Software ODESSE

Optimal Design for Smart Energy: Piattaforma software per la progettazione ottimizzata del sistema edificio-impianto secondo un modello di generazione distribuita

L’ENEA mette a disposizione dei progettisti il software ODESSE, uno strumento di modellazione dinamica per stimare la fattibilità tecnico-economica di interventi di riqualificazione energetica, anche estesi a più edifici. Il software offre un supporto determinante nel valutare l’integrazione di più tecnologie ad alta efficienza energetica (fonti rinnovabili, cogenerazione, solar cooling ecc.) in funzione delle caratteristiche meteo del sito e delle richieste del contesto territoriale, in modo da aumentarne l’efficienza e la competitività.

La piattaforma ODESSE è costituita da alcuni moduli fondamentali:

  1. Interfaccia utente, utilizzata per inserire i dati di input utili alla simulazione (le caratteristiche strutturali e geometriche degli edifici, specifiche degli impianti, variabili da monitorare ecc.)

  2. Data base dei materiali per opere civili, costruito in conformità alle norme UNI10351 e UNI10355, con possibilità di ampliamento da parte dell’utente

  3. Pre-processore, calcola i parametri termici fondamentali dell’edificio, i ponti termici, i guadagni interni dovuti al profilo di utilizzo degli ambienti e delle apparecchiature elettriche (PC, illuminazione artificiale)

  4. Simulatore dinamico, motore di calcolo per valutare il carico termico orario, il fabbisogno annuo di energia primaria delle sorgenti distribuite e i costi annui per la climatizzazione invernale/estiva in funzione dell’irraggiamento solare e della temperatura esterna

  5. Post-processore, fornisce i risultati della simulazione dinamica sotto forma di diagrammi o indicatori prestazionali del sistema edificio-impianto

L’inserimento dei dati e dei parametri che caratterizzano l’edificio e gli impianti viene effettuato attraverso una interfaccia utente.

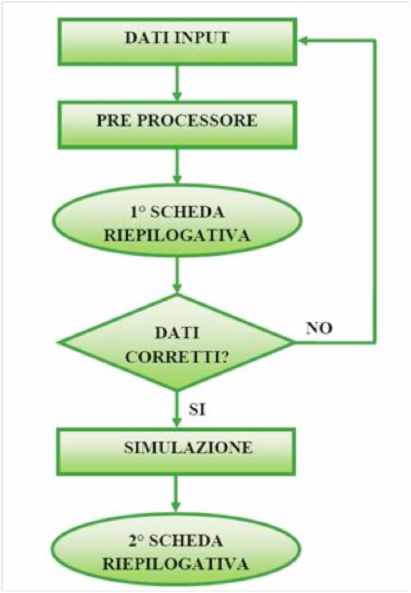

La procedura che l’utente deve eseguire può essere schematizzata attraverso il seguente diagramma di flusso:

  1. immissione dati

  2. validazione risultati prodotti dal preprocessore (che elabora i parametri del modello in base ai dati di input)

  3. attivazione della simulazione.

I risultati della simulazione saranno disponibili in un file xls denominato Outtotale.xls, che verrà scritto nella cartella di installazione dopo aver terminato la simulazione (v. manuale).

Si riportano a titolo di esempio alcune schermate tipiche dell’interfaccia utente di ODESSE relative all’inserimento dei dati di input per le caratteristiche degli edifici e le specifiche degli impianti.

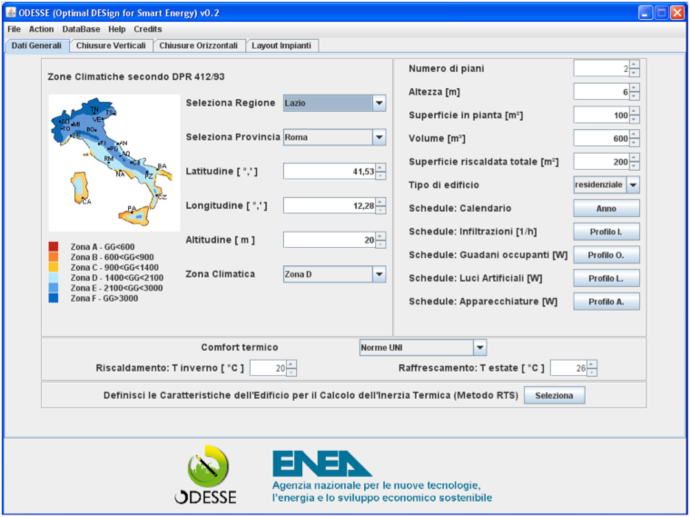

Inserimento delle caratteristiche generali dell’edificio e dei dati climatici della zona di riferimento

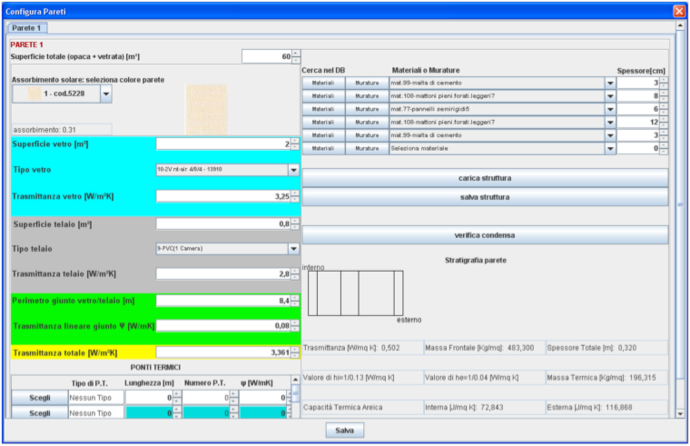

Inserimento delle caratteristiche generali dell’edificio e dei dati climatici della zona di riferimento
Inserimento delle caratteristiche generali dell’edificio e dei dati climatici della zona di riferimento

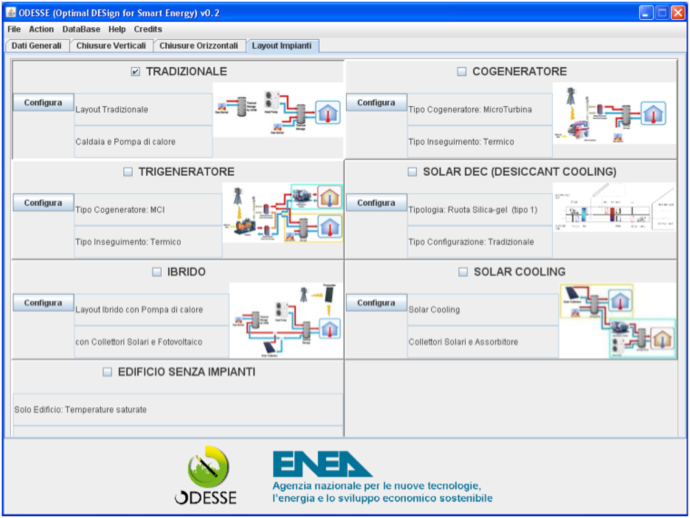

Riguardo la tipologia impiantistica sono stati in particolare sviluppati e integrati i seguenti  layout di impianto:

  • sistema tradizionale pompa di calore elettrica e caldaia (tradizionale e condensazione).

  • sistema co-trigenerativo con motore a combustione interna di piccola taglia e microturbina

  • sistema dessiccant cooling classico integrato con motore a combustione interna per la rigenerazione della ruota entalpica

  • sistema ibrido: prevede l’integrazione di fonti rinnovabili con le tecnologie tradizionali: generazione elettrica da fotovoltaico, generazione termica da collettore solare, integrati con pompe di calore elettriche e caldaia a gas di backup per la produzione di ACS.

  • Sistema di solar cooling con gruppo frigo ad assorbitore a bromuro di litio e collettori solari sottovuto

Per ciascun layout preconfigurato è stato sviluppato un proprio sistema di controllo che determina l’accensione, lo spegnimento e la regolazione dei principali componenti di impianto seguendo le logiche che normalmente caratterizzano gli impianti reali.

In ricordo di francesco, la cui impronta e' presente in questo software
e ancora piu' nei nostri cuori

ENEA: Francesco Ceravolo, Ilaria Bertini, Biagio Di Pietra, Francesca Margiotta, Alessandro Pannicelli, Giovanni Puglisi

Hanno collaborato:

  • Dipartimento di Ricerche Energetiche ed Ambientali DREAM, dell’Università di Palermo
  • Dipartimento di Energetica DENER, del Politecnico di Torino
  • Dipartimento di Scienza e Tecnologie dell’Ambiente Costruito BEST (Building Environment Science & Technology), del Politecnico di Milano
